自転車ビーコンの回路図を、BSch3Vで描いてみました。
|
自転車ビーコン送信機 |
受信機はDIP版とSMD版があり、ピン番号が違います。現在使用しているのはSMD版です。
|

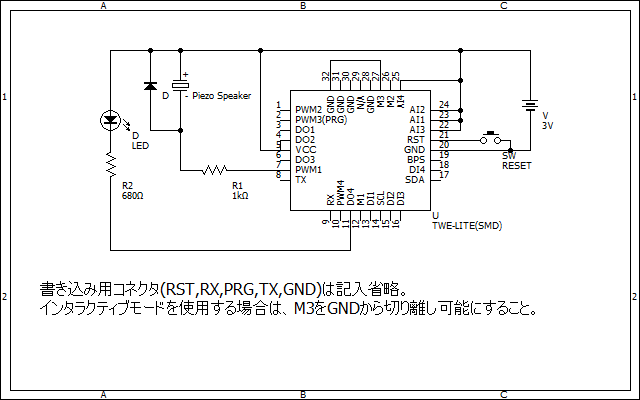

自転車ビーコン受信機(SMD版) |
|

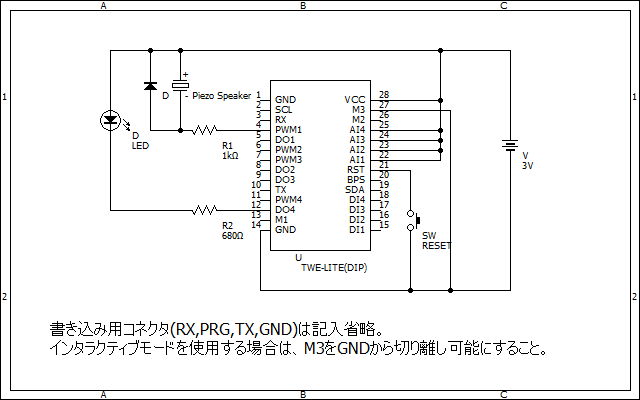

自転車ビーコン受信機(DIP版) |
実物では、
- ファームウェア書き換え用のピンヘッダまたはピンソケットを接続
- モード設定ビット端子(M1,M2,M3)をピンヘッダ/ソケット化
が追加されています。これらは動作時には不要なため、回路図では省略しています。モード設定ビット端子は、使用時はファーム書き換え用ピンソケットのGNDに接続し、書き換えおよび設定変更時には抜いています。
