自転車ビーコン メロディー書き換えのデモ

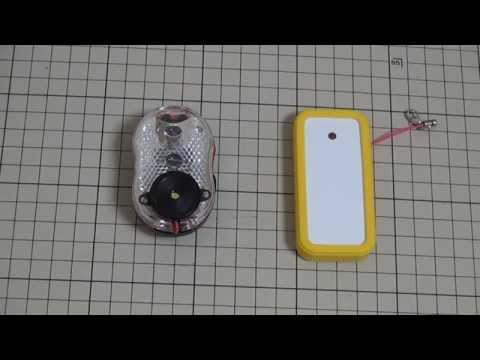

 メロディー書き換えのできるファームウェアの作成と並行して、自転車ビーコンの2セット目を組み立てました。受信機はキャンドゥ(100円ショップ)の自転車用LEDフロントライトを電池ケースとして利用しながら改造、送信機はタカチのプラスチックケースCS75に収納しました。
 デモ動画では、サンプルアプリに入っていた「ちょうちょ」の他に、3曲を次々に書き換えています。
シリアルコマンドを拡張してMML転送用のコマンドパケットを定義し、ペイロードにMMLを載せて、画面外のPCに接続したTWE-Lite DIPから送信しています。受信側では、ペイロードのMMLをEEPROMに書き込んで、すぐに再生を開始します。スリープ中は受信機がコマンドを受信しないので、受信動作が連続するメロディー再生中に書き換えを行います。
